Perhosventtiilin esittely

Läppäventtiilitovat neljänneskierrosventtiilejä, jotka ovat suosittuja on-off- tai modulointipalveluissa. Ne ovat kevyitä, niillä on pieni asennustila, alhaisemmat kustannukset, nopea toiminta ja niitä on saatavana suurikokoisina. "Perhonen" on sauvaan yhdistetty kiekko. Kun venttiili avautuu, kiekko pyörii päästääkseen nesteen läpi. Se sulkeutuu, kun sauva kiertää kiekkoa neljänneskierroksen asentoon, joka on kohtisuorassa virtaussuuntaa vastaan. Tässä artikkelissa opit kuinka läppäventtiili toimii, mitä erityyppisiä läppäventtiilejä on, mitä käyttövaihtoehtoja näille venttiileille on saatavilla ja paljon muuta.

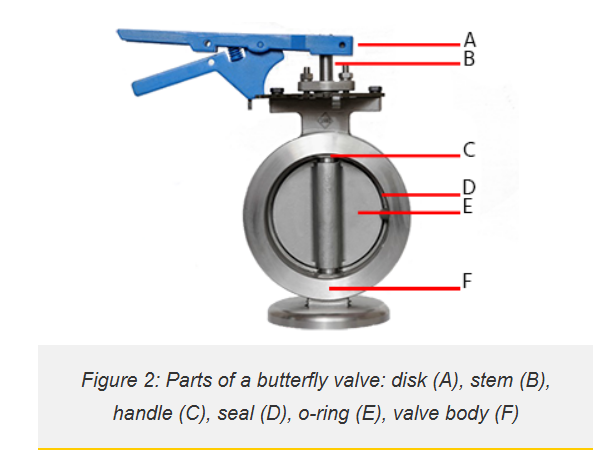

Toimintaperiaate Läppäventtiileillä on suhteellisen yksinkertainen rakenne. Kuvassa 2 on esitetty läppäventtiilin pääkomponentit, jotka ovat runko, tiiviste, kiekko ja varsi. Läppäventtiilin kiekko (kuva 2 merkitty E) on kohdistettu liitetyn putkiston keskustaan ​​ja kara (kuva 2 merkitty B) liitetään toimilaitteeseen tai kahvaan venttiilin ulkopuolella. Suljetussa asennossa kiekko on kohtisuorassa virtaukseen nähden, kuten kuvassa 2 näkyy, ja tiivistää venttiilin istukkaa vasten (kuva 2 merkitty D). Karan tiivisteessä oleva O-rengas (kuva 2 merkitty C) estää vuodot varren varrella. Kun toimilaite tai kahva kääntää läppäventtiilin karaa 90°, myös kiekko pyörii 90° ollakseen yhdensuuntainen virtauksen kanssa. Osittainen pyöritys mahdollistaa virtauksen kuristamisen tai verrannollisen.

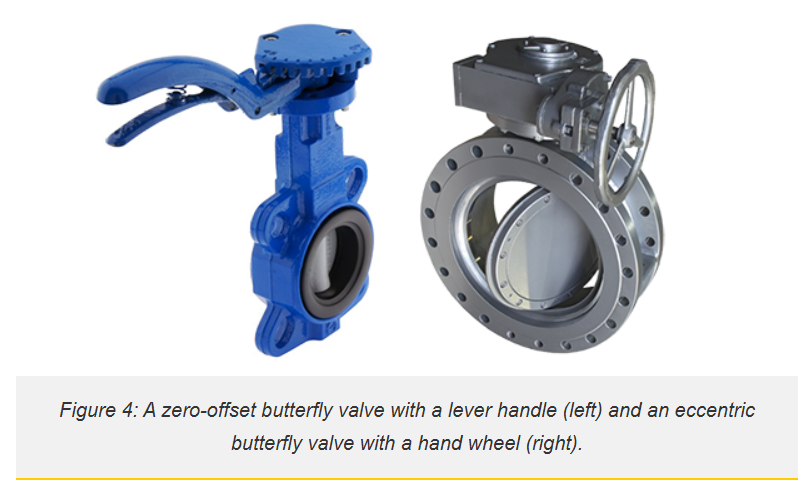

Läppäventtiilityypit Läppäventtiilejä on eri malleja, joista jokainen palvelee tiettyjä sovelluksia ja painealueita. Läppäventtiilit voidaan luokitella niiden kiekkosulkurakenteen, liitäntärakenteen ja käyttötavan perusteella. Levyn sulkemissuunnittelu Läppäventtiilit voivat olla samankeskisiä tai epäkeskisiä riippuen varren sijainnista suhteessa kiekon keskilinjaan ja venttiilin istukan pintakulmaan.Konsentrinen Läppäventtiilin tai samankeskisen läppäventtiilin perusrakenne on mutkakeskeinen. Varsi kulkee levyn keskilinjan läpi ja istukka on venttiilirungon sisähalkaisijan kehä (kuva 4 vasemmalla). Tämä nolla-offset-venttiilirakenne tunnetaan joustavana istukkana, koska tehokas tiivistys perustuu kumisen istukan joustavuuteen. Suljettaessa levy koskettaa ensin istuinta noin 85° kulmassa 90° käännöksen aikana. Samankeskiset läppäventtiilit sopivat matalapainealueille.
