Kuinka kalvoventtiili toimii teollisissa nesteiden ohjausjärjestelmissä?

Artikkelin yhteenveto

Kalvoventtiilitkäytetään laajalti teollisuudessa, jotka vaativat luotettavaa virtauksen hallintaa, saastumisen ehkäisyä ja korroosionkestävyyttä. Niiden yksinkertainen rakenne ja tehokas tiivistysmekanismi tekevät niistä soveltuvia sovelluksiin, joissa käytetään aggressiivisia kemikaaleja, lietettä tai hygieenisiä prosesseja. Tässä artikkelissa kerrotaan, kuinka kalvoventtiilit toimivat, niiden sisäinen rakenne, tärkeimmät edut ja kuinka valita oikea venttiili tiettyihin teollisuusolosuhteisiin. Se korostaa myös käytännön näkökohtia, jotka auttavat käyttäjiä välttämään yleisiä käyttöongelmia ja parantamaan järjestelmän luotettavuutta.

Sisällysluettelo

• Outline
• Mikä on kalvoventtiili?
• Kalvoventtiilin tärkeimmät osat
• Kuinka kalvoventtiili toimii?
• Yleiset kalvoventtiilityypit
• Kalvoventtiilien käytön edut
• Kuinka valita oikea kalvoventtiili
• Tyypilliset teolliset sovellukset
• Huoltovinkkejä pitkäaikaiseen luotettavuuteen
• FAQ
• Ota yhteyttä

Outline

• Johdatus kalvoventtiilitekniikkaan
• Ydinkomponentit ja materiaalit
• Toimintamekanismi
• Venttiilisuunnittelun muunnelmia
• Edut ja suorituskykyominaisuudet
• Sovellusteollisuus
• Valintanäkökohdat
• Huolto-ohjeet
• Usein kysytyt kysymykset

Mikä on kalvoventtiili?

Kalvoventtiili on eräänlainen sulku- ja ohjausventtiili, joka käyttää joustavaa kalvoa nesteiden virtauksen säätelyyn. Toisin kuin perinteiset venttiilit, joissa tiivistys perustuu metalli-metallikontaktiin, kalvoventtiili eristää työväliaineen venttiilimekanismista elastomeerikalvon avulla. Tämä rakenne tarjoaa erinomaisen tiivistyskyvyn ja estää kontaminaatiota.

Kalvoa painetaan venttiilin rungon sisällä olevaa istukkaa vasten virtauksen pysäyttämiseksi. Kun toimilaite nostaa kalvoa pois istukasta, neste voi kulkea venttiilin läpi. Koska sisäiset komponentit on erotettu nestereitistä, kalvoventtiilit sopivat erityisen hyvin syövyttäviin, hankaaviin tai hygieenisiin prosesseihin.

Teollisuudet, kuten kemiallinen jalostus, vedenkäsittely, lääketuotanto ja elintarvikevalmistus, luottavat yleensä kalvoventtiileihin turvallisen ja tarkan virtauksen säätelyssä.

Kalvoventtiilin tärkeimmät osat

Kalvoventtiilin rakenteen ymmärtäminen auttaa käyttäjiä arvioimaan paremmin sen suorituskykyä ja luotettavuutta. Vaikka mallit vaihtelevat hieman eri valmistajien välillä, useimmat kalvoventtiilit koostuvat useista olennaisista komponenteista.

Itse kalvo on tyypillisesti valmistettu materiaaleista, kuten EPDM, PTFE tai kumiyhdisteet. Kalvomateriaalin valinta riippuu prosessinesteen kemiallisesta yhteensopivuudesta ja lämpötilavaatimuksista.

Kuinka kalvoventtiili toimii?

Kalvoventtiilin toimintaperiaate on suhteellisen yksinkertainen, mutta erittäin tehokas. Venttiili ohjaa nesteen virtausta liikuttamalla joustavaa kalvoa kohti tai poispäin venttiilin istukasta.

Kun toimilaitetta tai käsipyörää pyöritetään, venttiilin varsi liikkuu alaspäin. Tämä liike työntää kompressoria, joka painaa kalvoa tiukasti venttiilin rungon sisällä olevaa istukkaa vasten. Kun kalvo koskettaa istuinta, virtausreitistä tulee täysin tiivis, mikä pysäyttää nesteen liikkeen.

Venttiilin avaamiseksi toimilaite nostaa karaa ylöspäin. Kompressori vapauttaa kalvoon kohdistuvan paineen, jolloin se siirtyy pois istuimesta. Neste voi sitten kulkea vapaasti venttiilirungon läpi.

Koska kalvo eristää mekaaniset osat nesteestä, venttiilissä on vähemmän sisäistä korroosiota ja kontaminaatiota. Tämä rakenne vähentää myös vuotoriskiä perinteisiin venttiilimalleihin verrattuna.

Yleiset kalvoventtiilityypit

On olemassa useita kalvoventtiilikokoonpanoja, jotka täyttävät erilaiset käyttövaatimukset. Kaksi yleisintä mallia ovat patotyyppiset ja suorat venttiilit.

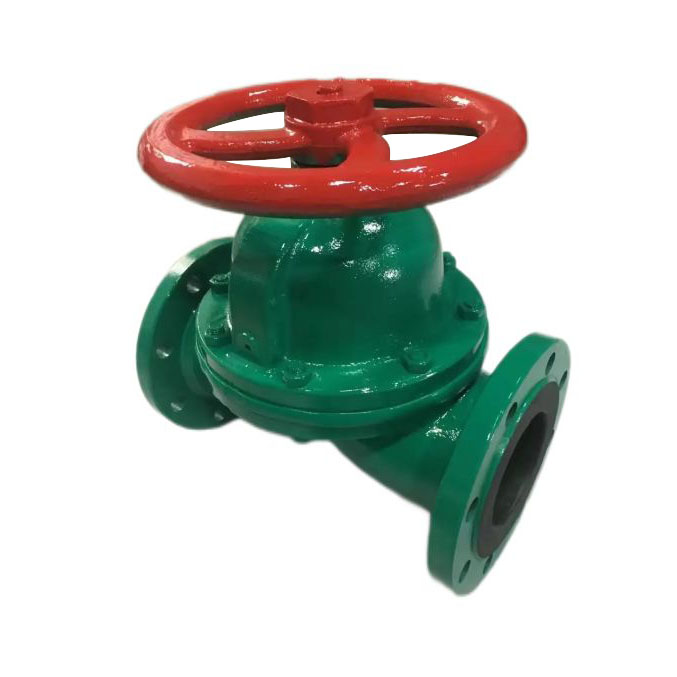

• Weir-tyyppinen kalvoventtiili
  Tässä mallissa on korotettu istukka tai pato venttiilirungon sisällä. Kalvo painaa patoa vasten sulkeakseen venttiilin. Se vaatii vähemmän kalvon liikkumista ja tarjoaa pidemmän kalvon käyttöiän.
• Suoraan läpi kulkeva kalvoventtiili
  Tämä rakenne tarjoaa suoran virtausreitin minimaalisella esteellä. Sitä käytetään usein sovelluksissa, joissa on viskoosisia nesteitä, lietteitä tai kiinteitä aineita.

Jokainen tyyppi tarjoaa erilaisia ​​etuja nesteen ominaisuuksista ja järjestelmävaatimuksista riippuen.

Kalvoventtiilien käytön edut

Kalvoventtiilit tarjoavat useita etuja, jotka tekevät niistä houkuttelevia nykyaikaisissa teollisissa prosesseissa. Niiden ainutlaatuinen rakenne takaa toimintavarmuuden ja minimoi kontaminaatioriskit.

• Erinomainen tiivistyskyky
• Työvälineiden eristäminen mekaanisista osista
• Korkea kestävyys syövyttäville kemikaaleille
• Soveltuu lietteille ja viskooseille nesteille
• Yksinkertainen huolto ja kalvon vaihto
• Pienempi tuotteen saastumisriski

Näiden ominaisuuksien ansiosta kalvoventtiilit toimivat luotettavasti vaativissa ympäristöissä, joissa perinteiset venttiilityypit saattavat olla vaikeuksissa.

Kuinka valita oikea kalvoventtiili

Oikean kalvoventtiilin valinta on välttämätöntä järjestelmän tehokkuuden ylläpitämiseksi ja toimintaongelmien välttämiseksi. Valintaprosessin aikana tulee arvioida useita teknisiä tekijöitä.

Näiden tekijöiden huolellinen arviointi varmistaa, että valittu venttiili toimii tehokkaasti koko käyttöikänsä ajan.

Tyypilliset teolliset sovellukset

Kalvoventtiilejä käytetään laajalti teollisuudessa, jotka vaativat luotettavaa tiivistystä ja kontaminaatioiden hallintaa. Niiden monipuolisuus tekee niistä soveltuvia sekä teollisuus- että saniteettiympäristöihin.

• Kemialliset jalostuslaitokset
• Veden ja jäteveden käsittelylaitokset
• Lääkkeiden valmistus
• Ruoan ja juoman tuotanto
• Kaivoslietejärjestelmät
• Biotekniikan laboratoriot

Yritykset, kutenTianjin Fuyaolai Technology Co., Ltd.valmistaa kalvoventtiilejä, jotka on suunniteltu täyttämään tiukat teollisuusstandardit. Niiden venttiilit on suunniteltu kestämään, korroosionkestävyyteen ja vakaaseen virtauksen säätöön useissa eri sovelluksissa.

Huoltovinkkejä pitkäaikaiseen luotettavuuteen

Vaikka kalvoventtiileillä on suhteellisen yksinkertainen rakenne, rutiinihuolto auttaa pidentämään käyttöikää ja ylläpitämään optimaalista suorituskykyä.

• Tarkasta kalvot säännöllisesti kulumisen tai halkeilun varalta.
• Varmista, että pultit ja kiinnikkeet pysyvät kunnolla kiristettyinä.
• Tarkista epätavallisen tärinän tai vuotojen varalta käytön aikana.
• Vaihda kalvot valmistajan suositusten mukaisesti.
• Tarkista toimilaitteen toiminta, jotta se avautuu ja sulkeutuu sujuvasti.

Säännöllinen huolto estää odottamattomia vikoja ja varmistaa vakaan toiminnan kriittisissä teollisuusjärjestelmissä.

FAQ

Q1: Mikä tekee kalvoventtiileistä sopivia syövyttäville nesteille?

Kalvo eristää prosessinesteen sisäisistä metallikomponenteista. Tämä estää korroosiota ja suojaa venttiilimekanismia kemiallisilta vaurioilta.

Q2: Voivatko kalvoventtiilit käsitellä lietettä tai viskoosisia nesteitä?

Kyllä. Suorat kalvoventtiilit ovat erityisen tehokkaita lietesovelluksissa, koska ne tarjoavat tasaisen virtausreitin, joka vähentää tukkeutumista.

Q3: Kuinka usein kalvo tulee vaihtaa?

Vaihtotiheys riippuu käyttöolosuhteista, kuten paineesta, lämpötilasta ja kemikaaleista. Säännöllinen tarkastus auttaa määrittämään, milloin vaihto on tarpeen.

Q4: Soveltuvatko kalvoventtiilit hygieniateollisuudelle?

Kyllä. Koska venttiilin rakenne estää saastumisen ja mahdollistaa helpon puhdistuksen, kalvoventtiilejä käytetään laajalti lääke- ja elintarviketeollisuudessa.

Ota yhteyttä

Oikean kalvoventtiilin valinta voi parantaa merkittävästi nesteenohjausjärjestelmien turvallisuutta, tehokkuutta ja luotettavuutta. Jos etsit korkealaatuisia teollisuuskalvoventtiilejä,Tianjin Fuyaolai Technology Co., Ltd.tarjoaa luotettavia ratkaisuja, jotka on räätälöity monenlaisiin teollisiin sovelluksiin.

Vieraile tuotesivulla nähdäksesi yksityiskohtaiset tekniset tiedot ja saatavilla olevat kokoonpanot:
https://www.fuyaolaivalve.com/diaphragm-valve

Tekninen tiimimme on valmis auttamaan sinua valitsemaan sopivimman venttiilin projektisi vaatimuksiin.Ota yhteyttätänäänsaada ammattimaista opastusta, tuotetietoja ja räätälöityjä ratkaisuja nesteenhallintajärjestelmiisi.
