Läppäventtiilin valinta-, asennus-, vianmääritys- ja huolto-opas

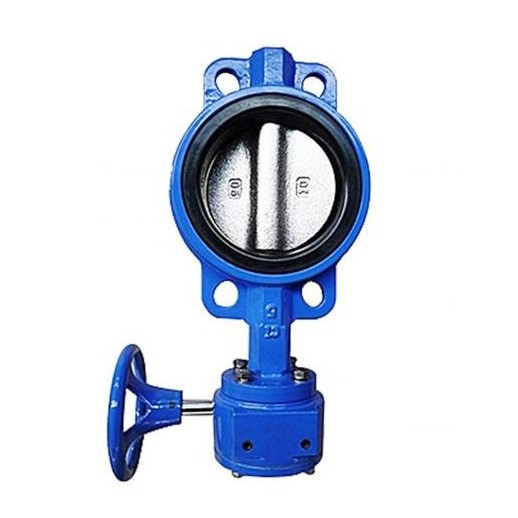

Ydinläppäventtiilitekniikka piilee sen "epäkeskisessä" suunnittelussa. Erilaiset rakenteet sopivat hyvin erilaisiin työolosuhteisiin.
| Tyyppi | Design | Ominaisuudet | Paras |
|---|---|---|---|
| Samakeskinen / nolla-offset | Akselin keskipiste, levyn keskipiste ja rungon keskipiste ovat kaikki kohdakkain. | Yksinkertainen rakenne, mutta levy hankaa jatkuvasti istuinta vasten avaamisen/sulkemisen aikana. Korkea kuluminen, lyhyt käyttöikä. | Normaali lämpötila, matala paine, ei-kriittiset palvelut (esim. vedenjakelu). |
| Kaksinkertainen offset | Akselin keskipiste on siirretty sekä levyn että rungon keskipisteisiin nähden. | Levy nousee nopeasti irti istuimesta avaamisen jälkeen, mikä vähentää huomattavasti kitkaa ja kulumista. Pidempi käyttöikä. Voidaan käyttää metalliistuimia laajemmalle lämpötila-alueelle. | Yleisimmin käytetty tyyppi – yleiset teollisuussovellukset, LVI, vedenkäsittely. |
| Kolminkertainen offset | Lisää kolmannen kulmapoikkeaman tiivistekartion akseliin. | Tiivistys perustuu kosketuspaineeseen, ei elastiseen muodonmuutokseen. Tarjoaa korkean lämpötilan kestävyyden, kuplatiiviin sulkemisen ja minimaalisen vuodon. | Vakavat palvelut – höyry-, korkeapaine-, kryogeeniset (LNG) ja PSA-kaasun erotuslaitokset. |
Ammattilaisen vinkki: Korkean lämpötilan höyryä tai kriittisiä prosessipalveluja varten valitse aina kolminkertaisesti siirretyt metallitiivisteiset venttiilit. Yksinkertaisille vesilinjoille samankeskinen kumipäällysteinen venttiili on riittävä ja kustannustehokas.
Asennusopas: Kaksi yksityiskohtaa, jotka tekevät tai rikkovat työn
1. Laippasovitus – #1 syy, miksi venttiilit eivät aukea
Hyvin yleinen kenttävalitus on "venttiili ei avaudu asennuksen jälkeen". Syyllinen käyttää lähes aina tavallista tasapintaista (FF) tai korotettua (RF) laippaa läppäventtiilikohtaisen laipan sijaan.
-
Ongelma: Vakiolaipoilla on pienempi sisähalkaisija (ID). Kun pultat kiinni, laipan ID vangitsee kiekon fyysisesti ja estää sitä pyörimästä.
-
Korjaus:
Käytä aina valmistajan suosittelemia läppäventtiilin laippoja (usein suuremmalla ID).
Ennen asennusta mittaa ja varmista fyysisesti, että laipan ID vastaa venttiilin sisäreiän halkaisijaa.
2. Asemointi – anna venttiilille "hengitystilaa"
-
Upstream/downstream suorat putket: Asenna venttiili vähintään 4–6 putken halkaisijan etäisyydelle pumpuista, mutkista tai teesistä. Tämä minimoi turbulenssin ja virtauksen aiheuttaman tärinän, joka voi vahingoittaa istuinta ja vaikuttaa ohjaustarkkuuteen.
-
Asennusasento: Pidä levy asennuksen aikana avatussa (osittain auki) -asennossa (~10–15°). Tämä suojaa pehmeää istuinta levyn reunan naarmuuntumiselta, jos vahingossa tapahtuu isku.
Vianetsintä: yleisiä ongelmia ja ratkaisuja
| Ongelma | Mahdolliset syyt | Ratkaisut |
|---|---|---|
| Vuoto istuimen poikki (sisäinen vuoto) | 1. Tiivistepinnalle jäänyt roskat (hilse, hitsauskuona). 2. Levy ei ole täysin kiinni (toimilaitteen rajoitin säädetty väärin). 3. Epätasainen laippapultin vääntömomentti vääristää istukkaa. | 1. Huuhtele linja tai puhdista tiivistealue manuaalisesti. 2. Kalibroi toimilaitteen liikerajat uudelleen varmistaaksesi täydellisen sulkeutumisen. 3. Kiristä laippapultit tasaisesti tähtikuviolla määritettyyn arvoon. |
| Vuoto laipan tiivisteissä (ulkoinen vuoto) | 1. Tiiviste vanhentunut tai ei yhteensopiva materiaalin kanssa. 2. Epätasainen laippapultin kireys. | 1. Vaihda materiaalin kanssa yhteensopiviin tiivisteisiin. 2. Käytä momenttiavainta kiristääksesi pultit tasaisesti määritysten mukaan. |
| Tarttuva / vaikea käyttää | 1. Venttiili on jätetty tyhjäkäynnille liian pitkäksi aikaa (ruostetta tai sedimentin kerääntymistä karaan/laakeriin). 2. Kiinteitä hiukkasia tuli laakerin välykseen. | 1. Kierrä joutokäyntiventtiilit vähintään kerran kuukaudessa estääksesi kouristukset. 2. Jos venttiilet ovat juuttuneet, yritä koputtaa levyä varovasti nuijalla samalla, kun levität tunkeutuvaa öljyä. Vakavat tapaukset saattavat vaatia laakerin vaihtoa. |
| Varren vuoto (tiivistevuoto) | 1. Pakkausmateriaali on kuivunut, vanhentunut tai kemiallisesti yhteensopimaton. 2. Varsi naarmuuntunut, syöpynyt tai taipunut. | 1. Valitse oikea pakkaus lämpötilan/paineen/materiaalin mukaan. 2. Vaihda kara ja tiiviste. Käytä aina hitaasti, jotta vältät äkillisten vääntömomenttipiikkien aiheuttamat karan vauriot. |
Parhaat huoltokäytännöt – Ennaltaehkäisy on parempi kuin hoito
-
Säännöllinen harjoitus: Venttiileitä, joita ei käytetä usein, käytä täysin auki tai kokonaan suljettuna vähintään kerran kuukaudessa. Tämä estää levyä ja istukkaa "jäätymästä" yhteen sedimentin tai vähäisen korroosion vuoksi.
-
Voitelu: ruiskuta säännöllisesti litiumpohjaista tai valmistajan suosittelemaa rasvaa rasvanippoihin (jos varusteena). Tämä on erityisen tärkeää rannikkoympäristöissä tai erittäin kosteissa ympäristöissä varren/laakerin korroosion estämiseksi.
-
Tarkista toimilaitteen kunto:
Sähkötoimilaitteet: Tarkista oikea jännite, rajakytkimien toiminta ja vaihteiston öljytaso.
Pneumaattiset/hydrauliset toimilaitteet: Tarkista ilma-/öljyvuodot, suodattimen puhtaus ja tasainen syöttöpaine.
- Tarkkaile istuimen kulumista: Jos huomaat, että toimielimellä kestää kauemmin sulkea venttiili kokonaan, pehmeä istukka saattaa olla kulunut. Tärkeissä palveluissa harkitse istuimen vaihdon ajoittamista ennen vuodon ilmenemistä.
