Onko valurautainen kynäporttisi vesijärjestelmäsi hiljainen vartija?
Vesijärjestelmät pääsevät harvoin otsikoihin ennen kuin jokin menee pieleen. FYL TechnologynValurautainen Penstock Gatekorostaa, kuinka yksinkertainen virtauksensäätökomponentti voi hiljaa suojata viemäri-, jätevesi- ja vesiinfrastruktuuria.
Miksi virtauksen ohjausongelmat alkavat usein pienistä
Vedenohjausjärjestelmä voi sisältää pumppuja, putkia, seuloja, säiliöitä, antureita ja käsittelylaitteita, mutta virtausta ohjaava portti on helppo jättää huomiotta. Kun portti ei sulkeudu kunnolla, vuotaa runkonsa ympäriltä tai muuttuu vaikeaksi käyttää, ongelma voi levitä nopeasti järjestelmän muihin osiin.
Viemäröinti- ja jätevesilaitoksissa hallitsematon virtaus voi vaikuttaa huoltotyöhön, ylivuodon hallintaan, säiliön eristämiseen ja hätätoimiin. Vedensuojeluprojekteissa epäluotettava eristyspiste voi tehdä tarkastuksesta tai korjaamisesta odotettua monimutkaisempaa.
Tästä syystä penstock-portteja kuvataan usein "hiljaisiksi vartijoiksi". Ne kiinnittävät yleensä vain vähän huomiota, kun ne toimivat oikein. Niiden merkitys tulee ilmeiseksi vasta, kun kanava, säiliö tai putki on eristettävä.

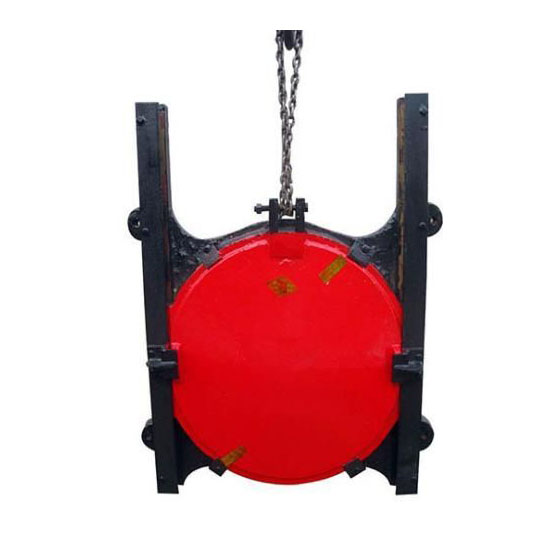

Valurautainen Penstock Gate sopii erityisen hyvin tähän tehtävään, koska sen rakenne on suunniteltu yksinkertaiseen tarkoitukseen: ohjata tai sulkea vettä seinässä, kanavassa, säiliössä tai vastaavassa rakenteessa olevan aukon kautta.
Mikä tekee Penstock-portista erilaisen?
Toisin kuin perinteinen putkilinjaventtiili, penstock-portti asennetaan yleensä aukon poikki sen sijaan, että se sijoitettaisiin kahden putkiosan väliin.
Porttilevy liikkuu pystysuunnassa säätelemään tai pysäyttämään veden kulun. Konfiguraatiosta riippuen käyttö voi olla manuaalista tai kytkettynä toimilaitejärjestelmään.
Tämä järjestely on hyödyllinen sovelluksissa, joissa suuret suorakaiteen tai neliön muotoiset aukot on eristettävä.
Tyypillisiä paikkoja ovat:
Suunnittelu on suhteellisen helppo ymmärtää, mikä on yksi syy siihen, että kynäportit ovat edelleen laajalti käytössä huolimatta kehittyneempien automatisoitujen ohjauslaitteiden kehittämisestä.
Missä valurauta tulee tärkeäksi
Materiaalin valinta vaikuttaa suoraan siihen, miten portti käyttäytyy ajan myötä.
Valurauta tarjoaa jäykän rakenteellisen pohjan rungolle ja portin rungolle. Vedensäätösovelluksissa tämä jäykkyys auttaa säilyttämään kokoonpanon geometrian, kun portti altistetaan hydrauliselle paineelle.
Tiivistysjärjestely on yhtä tärkeä. Mekaanisesti terveeltä näyttävä portti voi silti aiheuttaa toimintaongelmia, jos sen tiivistepinnat ovat huonosti kohdistetut, vaurioituneet tai käyttöolosuhteisiin sopimattomat.
Tästä syystä kynäportin arvioinnissa ei pitäisi keskittyä vain rungon materiaaliin. Runko, porttilevy, tiivisteosat, kara, käyttömekanismi ja asennusliitäntä vaikuttavat kaikki todelliseen suorituskykyyn.
Huonon eristyksen piilokustannukset
Yleinen virhe vesiinfrastruktuurin suunnittelussa on pitää porttia vain virtauksen säätökohteena. Todellisuudessa se voi myös vaikuttaa kunnossapidon tehokkuuteen.
Kuvittele hoitokanava, joka tarvitsee tarkastuksen. Jos eristysportti ei pysty täysin pysäyttämään veden tuloa, henkilökunta saattaa tarvita lisäpumppausta tai tilapäisiä estotoimenpiteitä. Suhteellisen pieni tiivistysongelma voi siis aiheuttaa paljon suuremman huoltotehtävän.
Sama ongelma voi ilmetä hätäkorjauksen aikana.
| Käyttökunto | Mahdollinen ongelma | Mitä sopivan portin pitäisi tarjota |
|---|---|---|
| Rutiinivirtauksen ohjaus | Virtaus vaatii säätöä | Ennustettava portin liike |
| Laitteiden huolto | Osa on eristettävä | Luotettava sulku |
| Kovaa sadetta | Lisääntynyt vesimäärä | Vakaa toiminta hydraulikuormituksella |
| Jätevesipalvelu | Saastunut tai hankaava vesi | Sopiva materiaali- ja tiivistevalinta |
| Pitkät toimettomuusjaksot | Komponenttien siirtäminen voi olla vaikeaa | Sopiva rakenne- ja käyttösuunnittelu |
| Hätäeristys | Nopea valvonta saattaa olla tarpeen | Helppokäyttöinen ja luotettava toiminta |
Nämä vaatimukset selittävät, miksi näennäisesti peruskomponentit ansaitsevat huolellisen määrittelyn.
Kolme kysymystä, jotka kannattaa kysyä ennen valintaa
Portin valinta tulee aloittaa toimintaympäristöstä eikä tuotteen nimestä.
1. Millaista vesi on?
Puhdas vesi, jätevesi, teollisuuden prosessivesi ja kemiallisesti vaikuttavat nesteet voivat asettaa hyvin erilaisia vaatimuksia tiivistekomponenteille ja paljaille pinnoille.
Suspendoituneet kiinteät aineet ovat toinen näkökohta. Hiekka, liete ja muut hiukkaset voivat kerääntyä portin ympärille ja vaikuttaa liikkeeseen tai tiivistykseen.
Tiivistysmateriaaleja valittaessa tulee myös huomioida väliaineen käyttölämpötila ja kemialliset ominaisuudet.
2. Millaista painetta portti kohtaa?
Hydraulinen paine ei ole vain kysymys "enemmän vettä tarkoittaa enemmän painetta".
Paine riippuu tekijöistä, kuten veden syvyydestä, asennuspaikasta ja järjestelmän kokoonpanosta. Syvän säiliön pohjalle sijoitettu portti voi kokea huomattavasti suuremman paineen kuin lähellä veden pintaa asennettu portti.
Tämän vuoksi portin rakenteen on vastattava todellisia käyttöolosuhteita.
3. Miten sitä käytetään?
Manuaalinen käyttö voi olla käytännöllistä pienissä tai harvemmin säädetyissä järjestelmissä. Suuremmat asennukset tai kauko-ohjausta vaativat paikat voivat käyttää sähköisiä tai muita käyttöjärjestelmiä.
Myös saavutettavuudella on väliä. Teknisesti toimiva, mutta vaikeasti tavoitettavissa oleva portti voi muodostua huoltoongelmaksi.
Asennus voi olla yhtä tärkeä kuin portti
Jopa oikein määriteltyValurautainen Penstock Gatevoi toimia huonosti, jos asennusolosuhteet jätetään huomiotta.
Asennuspinnan tulee olla sopiva portin karmiin. Epätasaiset pinnat, epätarkka asemointi tai riittämätön ankkurointi voivat vaikuttaa kohdistukseen ja tiivistykseen.
Asennuksen aikana on kiinnitettävä huomiota useisiin kohtiin:
- Tarkista aukon mitat ennen asennusta.
- Varmista, että portin runko on kohdistettu oikein.
- Varmista, että kiinnityskohdat vastaavat rakennesuunnittelua.
- Tarkista, että porttilevy liikkuu ilman epänormaalia vastusta.
- Tarkasta tiivistyskontaktialue.
- Suorita toimintatesti ennen kuin järjestelmä siirtyy normaaliin käyttöön.
Nämä vaiheet eivät ole monimutkaisia, mutta ne voivat estää ongelmia, joita on paljon vaikeampi korjata laitoksen toiminnan jälkeen.
Miksi testauksen ei pitäisi olla jälkikäteen
Vedenhallintakomponentti voi näyttää täydelliseltä silmämääräisen tarkastuksen aikana, vaikka sillä on edelleen toimintahäiriö.
Testaus antaa hyödyllisemmän kuvan.
Esimerkiksi portin avaaminen ja sulkeminen voi paljastaa epätavallisen vastuksen, kohdistusvirheen tai häiriöitä. Tiivistystesti voi auttaa tunnistamaan vuodon, joka ei ole heti ilmeinen ulkoisen tarkastuksen perusteella.
FYL Technology ilmoittaa, että sen venttiilit ja niihin liittyvät nesteensäätötuotteet käyvät läpi 100 %:n ennen toimitusta. Infrastruktuurisovelluksissa tämäntyyppinen testaus on erityisen tärkeä, koska asennusongelmat voivat tulla kalliiksi, kun laitteet on upotettu toimivaan vesijärjestelmään.
Myös laatujohtamisella on merkitystä. FYL Technology toimii ISO 9001 -laatujärjestelmän alaisuudessa ja toimittaa tuotteita, jotka on suunniteltu standardien mukaan, mukaan lukien DIN, ANSI, API, BS ja JIS, tuotteen ja sovelluksen vaatimuksista riippuen.
Huolto: osa, joka unohtuu
Portti voi olla käyttämättä kuukausia ja sen odotetaan silti toimivan tarvittaessa.
Tämä luo yksinkertaisen huoltosäännön: harvinainen käyttö ei tarkoita nollaa huoltoa.
Säännölliset tarkastukset voivat sisältää:
Automaattisissa järjestelmissä toimilaitteen toiminta ja ohjaussignaalit tulee myös tarkistaa.
Tavoitteena ei ole luoda tarpeettoman monimutkaista huolto-ohjelmaa. Sen tarkoituksena on varmistaa, että eristyspiste on käytettävissä, kun järjestelmä todella tarvitsee sitä.
Valurautainen penstock Gate vs. perinteiset venttiilisovellukset
Nämä kaksi laitetyyppiä eivät välttämättä ole kilpailijoita. Ne ratkaisevat erilaisia virtauksen ohjausongelmia.
Perinteinen venttiili sopii usein paremmin putkistoon, jossa neste kulkee pyöreän kanavan läpi. Penstock-portti on tärkeämpi, kun järjestelmä sisältää avoimen kanavan, säiliön seinän, suorakaiteen muotoisen aukon tai suuren eristysaukon.
| Ominaisuus | Penstockin portti | Perinteinen putkiventtiili |
|---|---|---|
| Tyypillinen asennus | Kanavat, seinät, säiliöt | Putket |
| Virtauksen avaaminen | Usein suorakaiteen tai neliön muotoinen | Yleensä pyöreä |
| Pääliike | Portin pystysuuntainen liike | Vaihtelee venttiilityypin mukaan |
| Yhteinen tarkoitus | Eristys ja kanavan ohjaus | Eristys, kuristus tai virtauksen säätö |
| Tyypillisiä sovelluksia | Vesilaitokset, jätevedet, viemäri | Vesi, öljy, kaasu, prosessiputket |
| Asennusnäkökohdat | Seinän/aukon mitat ovat kriittisiä | Putken koko ja liitos ovat kriittisiä |
Tämän eron ymmärtäminen voi estää muuten sopivan komponentin valitsemisen väärään paikkaan.
Hiljainen komponentti ja erittäin käytännöllinen työ
Ilmaus "hiljainen huoltaja" saattaa kuulostaa dramaattiselta, mutta se heijastaa käytännön todellisuutta. Virtauksensäätölaitteet saavat usein huomion vasta epäonnistuessaan.
Hyvin valitun portin ei tarvitse suorittaa monimutkaista tehtävää. Sen on suljettava, kun vaaditaan eristämistä, avauduttava, kun virtauksen on palattava, kestettävä odotettavissa olevat hydrauliolosuhteet ja pysyttävä käyttökuntoisena käyttämättömyysjaksojen jälkeen.
Tämä yksinkertaisuus on juuri se syy, miksi tekniset tiedot ovat tärkeitä.
Vedensuojelun, jäteveden käsittelyn, viemäröinnin ja teollisuusvesijärjestelmien osalta hyödyllisin valintaprosessi alkaa aukon koosta, hydraulipaineesta, väliaineen ominaisuuksista, tiivistysvaatimuksista, käyttötiheydestä, asennusolosuhteista ja huoltosuunnitelmasta.
A Valurautainen Penstock Gateon siis enemmän kuin vettä säätelevä metallilevy. Se on tärkeä eristyspiste laajemmassa järjestelmässä. Kun sen materiaali, tiivistysjärjestely, rakenne, toimintatapa ja asennus sovitetaan todellisiin olosuhteisiin, sillä voi olla suoraviivainen, mutta olennainen rooli vesiinfrastruktuurin hallinnassa ja huollettavana.
Sovelluksiin, jotka vaativat erilaisia mittoja, toimintatapoja tai projektikohtaisia kokoonpanoja, FYL Technology tarjoaa valikoiman kynä- ja nesteenhallintaratkaisuja, jotka on kehitetty vesiensuojeluun, jätevesien, ympäristönsuojeluun, kemian-, sähkö-, öljy- ja muihin teollisiin sovelluksiin.
